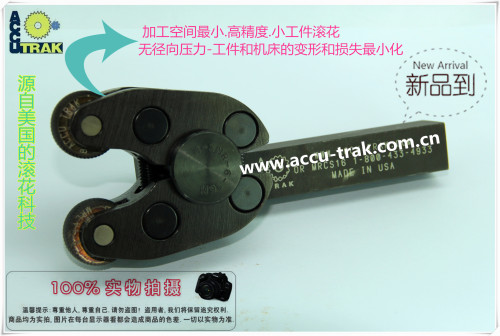

数控精巧型双轮刀柄公制/英制

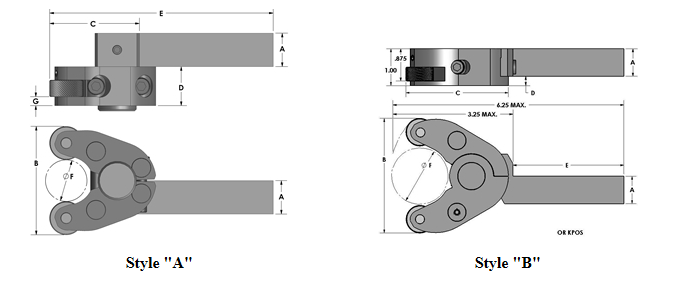

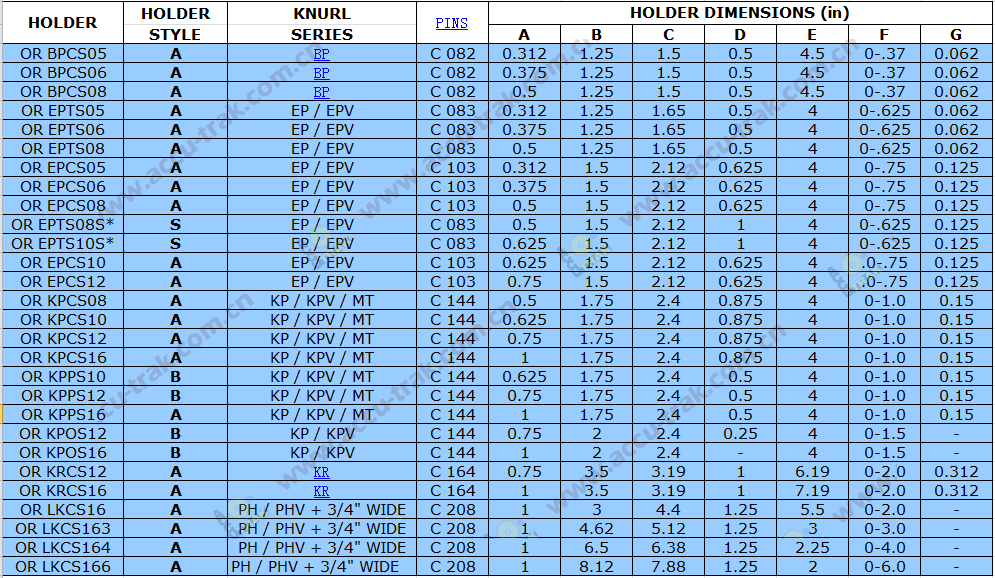

英制刀柄系列：

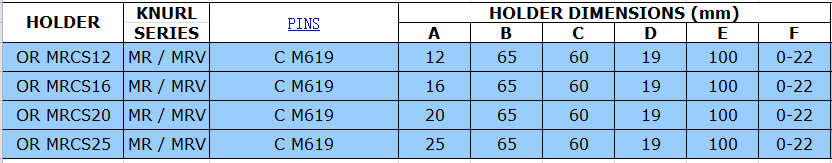

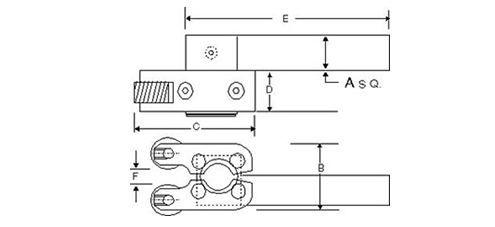

公制刀柄系列：

刀柄加工设置和操作说明：

    一般说明

 这些刀柄设计适应用于大多数中型到大型CNC机床，并可以完成更多困难的加工要求。它们以右手刀方式提供，但可以重新组装为左手刀式。您可以使用一个右手和一个左手滚花来加工出菱形花纹。跨过刀柄也可以穿过以产生长滚花花纹。移动时建议使用鼓型轮轴向进给滚花。跨接滚花产生的偏转比凹凸滚花少得多。这可以在更长的部件或更小的直径上滚花。

    配置
 对于使用标准70°，80°或90°滚花滚动“完整”直线或对角滚花图案，如果不知道，首先确定适当的预滚花坯料直径。我们通常建议从图纸上指定的近似最大光洁度滚花直径中减去滚花直径的近似增加。然后你的小直径大约是你刚刚确定的空白直径减去相同的凸起量。

    为了便于设置作业，您可能需要在运行第一个工件之前将一个设置销钉放入机床主轴。这个作用将是刚才想到的近似小直径。在支架打开的情况下，将其向上移动到安装部位，然后在中心线处将支架的两个夹臂紧靠销钉（参见确定中心线）。现在，如果您拿出设置销并放入其中，它应该接近完整形式。可能需要进行微调以达到预期效果。

    速度和进料
滚花的推荐速度与使用高速钢车刀转动材料的速度相同。如果滚花过热，请降低速度。进给速度应为.005“至.015”/转。进给率太低会导致工件剥落。太高可能会导致工作线路过多和滚花过早失效。

  滚花轮调整
调整吊环螺栓上的两个螺母，直到滚花刚刚接触到工件。将刀柄从工件中收回。将距离滚花最近的螺母拧紧一小部分，将另一个螺母锁紧在其上并制作试验花纹。检查滚花图案，必要时需再次调整。

 改变滚花轮
 拧松锁定滚花销的固定螺钉。取下滚花轮，然后更换滚花。更换销钉并拧紧固定螺钉。
 从右手变为左手
 松开安装柄顶部的固定螺钉。拆下将刀柄固定到柄上的安装销。从另一侧重新安装销钉。并从另一侧插入安装柄并拧紧螺钉。
