自定中心紧密型三轮滚花刀柄

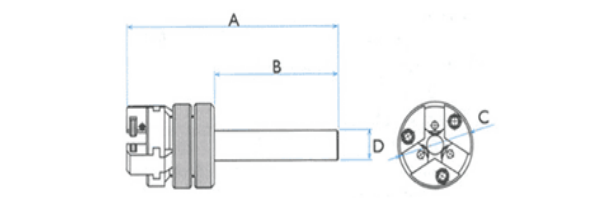

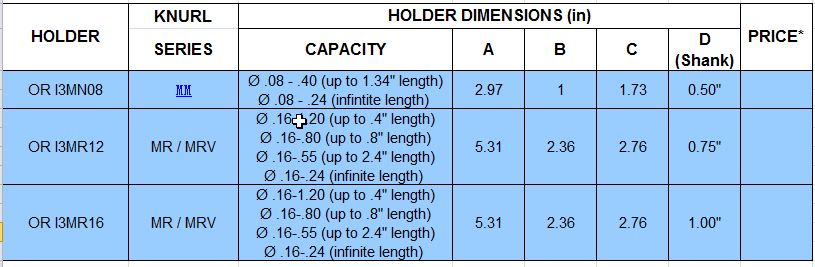

英制型刀柄

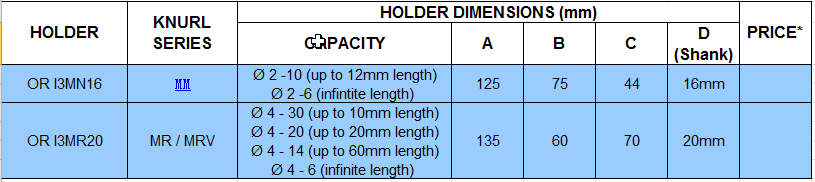

公制型刀柄

刀柄使用说明：

1。刀具调整

该刀具有一个浮动手柄，用于调整滚花的位置，使它们能够与零件完美对齐地操作。将刀具固定在尾座上的中心套筒或自动车床设备的转塔上，并检查其与待加工零件是否对齐。被加工零件必须同心旋转，以防止在滚花过程中突然进刀。建议在滚花前对零件进行表面堆焊。松开螺丝5，锁定滚花固定器爪。释放螺丝3和4，它们由螺母1和2锁定。
旋转螺丝2号，固定刀柄和滚花机器的头部，这样滚花机器就不会受到阻碍。旋转螺丝1号，打开滚花刀架，使其直径略大于要滚花零件的直径。移动转塔或尾座（取决于所使用的车床），直到滚花定位在要滚花的距离的开始处，以便滚花稍后可以从接触区域移除。手动旋转卡盘，作用于螺母1号，关闭器爪，直到滚花与零件接触，然后在螺母2上锁定滚花部份并与刀柄对准。


2。滚花工序

在不从零件上拆下工具的情况下，旋转螺母2号，使滚花开始时使零件变形，从而形成具有锋利顶部边缘的凹槽。螺母2的每一圈转动滚花通过半径为1毫米。当滚花与零件表面接触时，大约深度必须是滚花间距的50%。例如，如果一个2毫米。滚花是要进行的，深度必须是大约1毫米。（螺母半圈）。
一旦获得所需的数据，锁定螺钉4号，防止螺母旋转，并且锁定螺钉5号，锁定滚花刀夹爪，使滚花机单元准备好工作，并且应用表格中推荐的轴向运动。为了去除切屑、简化切割过程、冷却操作和润滑滚花，必须使用相当流量的冷却剂、或切削液来完成。



3。故障排除

滚花容易折断：

过度滚花深度。请参考2并作必要的调整。

过度滚花磨损：

-操作条件不正确。检查切削速度和轴向运动。
